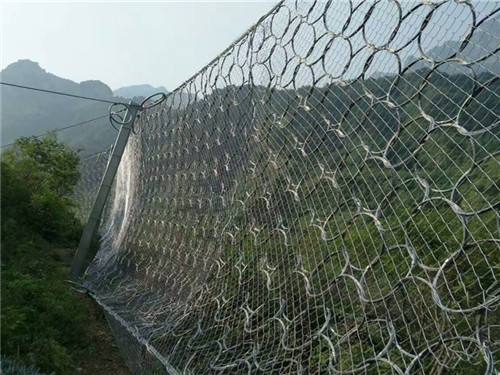

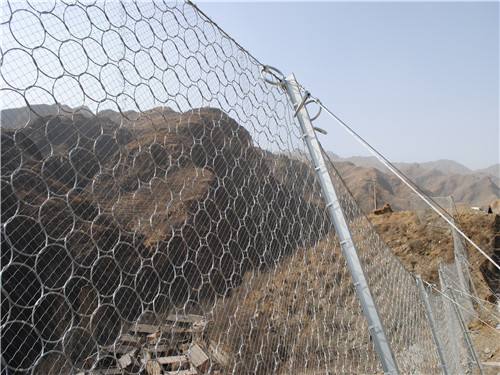

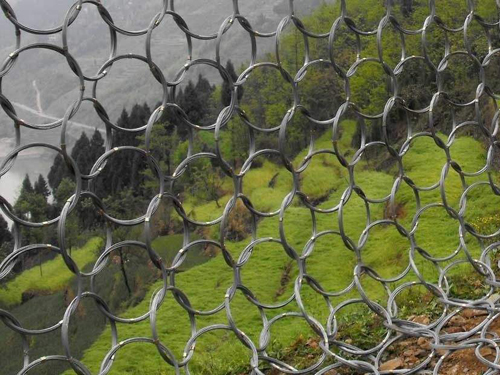

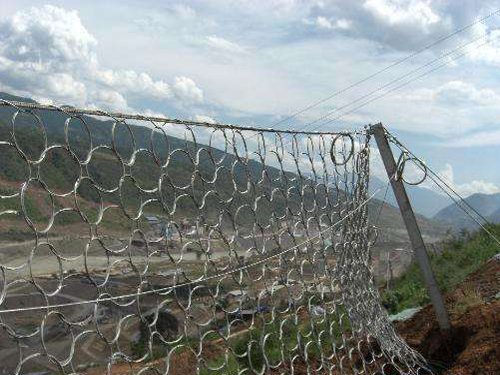

RXI-100被动防护网(环形)
Product
ROCCO环形网
型号：RX I-100
网型：R9/3/300
结构配置：钢柱+支撑绳+拉锚绳+缝合绳+减压环［钢柱（间距9m），带消能环的∮18双支撑绳和∮16“人”字形上拉锚绳（每跨10个消能环），∮18侧拉锚绳（单绳），◇/08/120/4*4.5㎡钢丝绳网，∮8缝合绳,格栅网［支撑绳（c+）、锚杆（L+）］
主要防护功能：拦截撞击能1000kj以内的落石
注1：除上述构成外，均含钢柱（系统高度为3/4/5/6/7m时，分别为16/18/20A/20B/22B号工字钢加工而成）和拉锚锚杆（侧拉锚杆一般为2-Ø16×2.5或2-Ø16×3钢丝绳锚杆，其余为2-Ø16×2钢丝绳锚杆）。
注2：是否带钢丝格栅根据需拦截落石尺寸设计确定。
 |  |
| RXI-100被动防护网(环形) | RXI-100被动防护网(环形) |
 |  |
| RXI-100被动防护网(环形) | RXI-100被动防护网(环形) |
