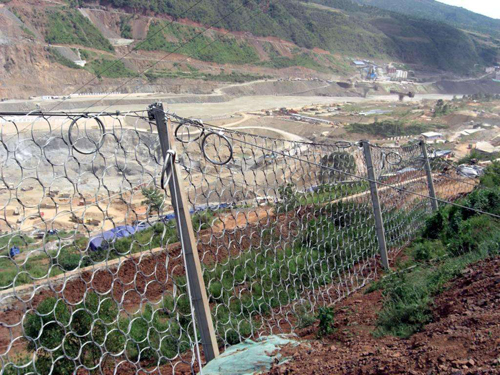

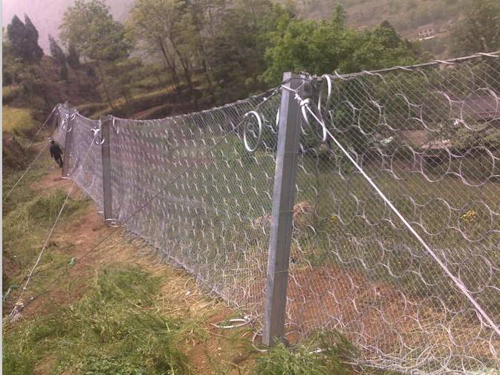

RXI-200被动防护网(环形)
Product
型号:RXI-200
网型：R19/3/300

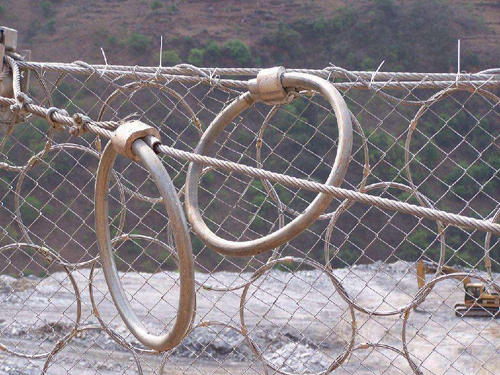

上/下支撑绳（每跨平均减压环数）：Φ22双绳，每跨每根各1/2个减压环（8）
上拉锚绳：Φ18单绳，“人”字形布置，每根各一个减压环。
侧拉锚绳：Φ18双绳
下拉及中间加固拉锚绳：Φ18单绳
缝合绳：Φ14
注1：除上述构成外，均含钢柱（系统高度为3/4/5/6/7m时，分别为16/18/20A/20B/22B号工字钢加工而成）和拉锚锚杆（侧拉锚杆一般为2-Ø16×2.5或2-Ø16×3钢丝绳锚杆，其余为2-Ø16×2钢丝绳锚杆）。
注2：是否带钢丝格栅根据需拦截落石尺寸设计确定。
 |  |
